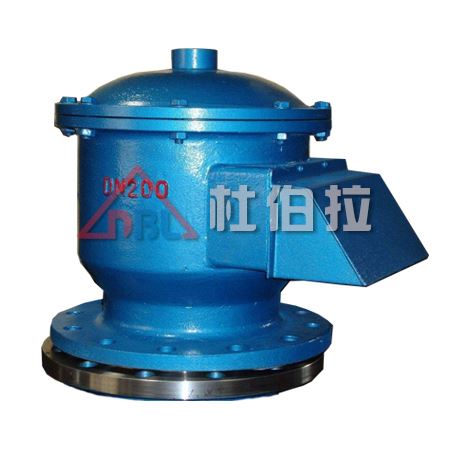

杜伯拉閥門科技公司生產的ZFQ-1型全天候防爆阻火呼吸閥，是目前國內較新產品，該產品集阻火器、呼吸閥為體，其新穎的結構為國內首創(chuàng )，它是石化儲罐必備的安全設備，其最大的優點是阻火性能好、呼吸性能穩定、結構簡單，重量輕，維修方便。該產品適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、煤油、柴油、原油、甲苯、乙醇、芳烴、硫等介質儲罐上使用，它在35℃-60℃的溫度環境中正常工作。
全天候防爆阻火呼吸閥產品特點:
1、該產品結構合理、造型美觀、外殼采用：鑄鐵、鑄鋼、不銹鋼、鑄造鋁合金、耐腐蝕好。
2、閥盤、閥封環采用聚四氟乙烯材料，耐低耐、防凍性能好，阻層芯子采用不銹鋼材料、耐腐蝕性能強、耐燒，阻爆等各項技術性能具有突出優越性。
3、該閥是安裝在固定頂罐上的通風阻火裝置，減少儲存物蒸發損耗，控制儲罐壓力作用，它的功能允許易燃易爆氣體通過對火焰有阻止窒息作用。
4、該閥具有通風量大，泄漏量小，耐腐蝕，防凍性好的特點。
5、它能對儲罐內外壓差進行自動調節等特點。
6、阻火層易檢修，易清洗，安裝方便檢查時不用拆卸呼吸閥。
7、水壓試驗合格。
全天候防爆阻火呼吸閥產品性能：
1、耐低溫防凍性能合格，在42℃操作2小時，壓力盤、真空閥盤和密封環均無變形現象，完全符合設計要求。
2、耐高溫36℃時連續操作72小時，動10000次，壓力閥盤、真空閥盤和導桿接觸面無任何磨損和碰傷跡象，導桿升降靈敏無卡死現象。
3、阻爆性能合格，連續3次阻爆性能試驗每次都阻火成功。
4、耐燒合格。
全天候防爆阻火呼吸閥主要技術參數：
A級正壓 | 355Pa(36毫米水柱) |
負壓 | 295Pa(30毫米水柱) |
B級正壓 | 980Pa(100毫米水柱) |
負壓 | 295Pa(30毫米水柱) |
C級正壓 | 1765Pa(180毫米水柱) |
負壓 | 295Pa(30毫米水柱) |
國標法蘭連接外形尺寸：GB、JB
全天候防爆阻火呼吸閥零部件材料：
閥體材料 | 碳鋼WCB、不銹鋼304、316、鋁合金 |
正壓閥盤材料 | 不銹鋼304、316、鋁合金 |
負壓閥盤材料 | 不銹鋼304、316、四氟PTFE |
環境溫度℃ | -30~60 |
操作壓力Pa | -295~98000 -30mmH2O~+10000mmH2O |
規格 | 安裝尺寸 | ||||
D1 | D | D3 | H | M-h | |
DN50 | ?110 | 140 | 160 | 255 | 4×12 |
DN100 | ?170 | 205 | 235 | 480 | 4×16 |
DN150 | ?225 | 260 | 295 | 547 | 8×16 |
DN200 | ?280 | 315 | 355 | 658 | 8×16 |
DN250 | ?335 | 370 | 420 | 705 | 12×16 |
美標法蘭連接尺寸：ANSI、API、ASME可供JIS標準
規格 | 安裝尺寸 | ||||
D1 | D | D3 | H | M-h | |
2" | 120.5 | 152 | 160 | 255 | 4×19 |
4" | 190.5 | 229 | 265 | 290 | 8×19 |
6" | 241.5 | 254 | 305 | 330 | 8×22 |
8" | 298.5 | 343 | 355 | 350 | 8×22 |
10" | 362 | 406 | 420 | 400 | 12×25 |
全天候防爆阻火呼吸閥保養及維修：
為了確保新型全天候防爆阻火呼吸閥的性能達到完全使用的目的，呼吸閥與阻火層應在半年內進行檢查。
1、檢查壓力閥盤和真空閥盤動作是否靈敏、導桿及閥封環接觸面有無損傷。
2、重新安裝壓力閥盤時，應保證接觸面要嚴密，導桿升降靈敏。
3、啟用新的呼吸閥時，必須清除閥盤問的防震物。
4、檢查阻火層的芯子是否堵塞、變形、腐蝕等。
5、檢查被堵塞的阻火層芯子應清除干凈，確保芯子上的每個孔眼暢通，對變形和腐蝕的阻火層應及時更換。
6、重新安裝阻火層芯子時，應保證結合嚴密不漏氣。
